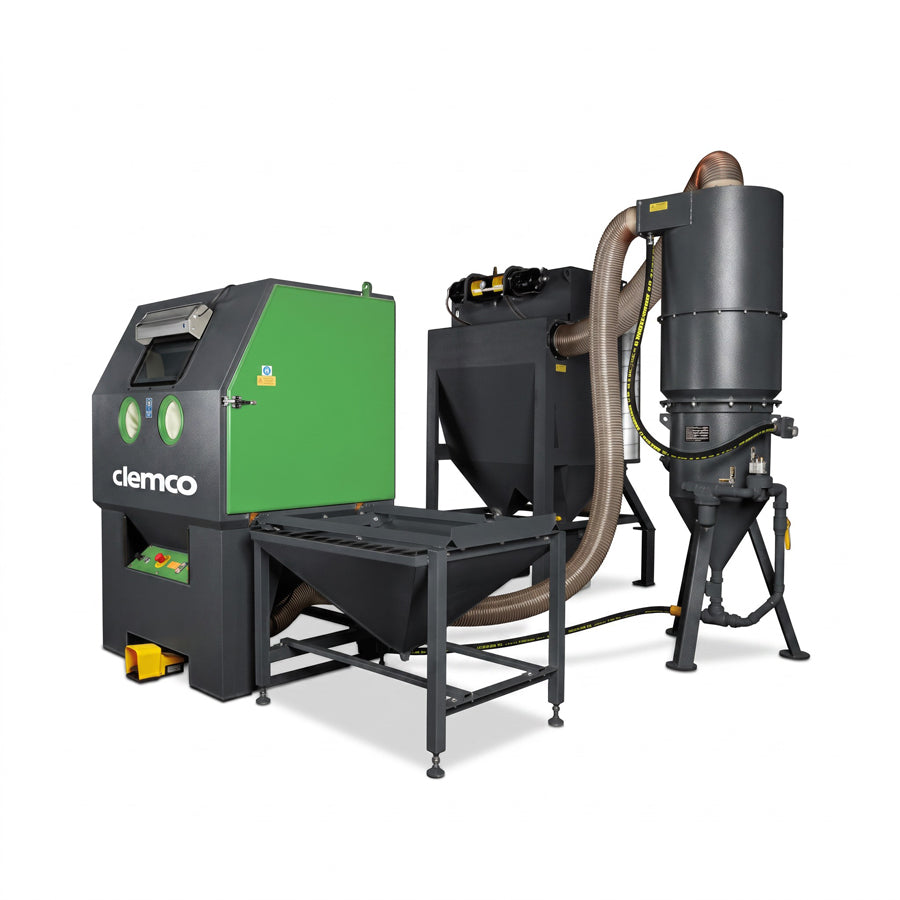

Cabina di sabbiatura ad aspirazione BNP-220 con ciclone da 900 CFM, filtro a cartuccia MBX-1500, ugello in carburo di boro da 8 mm

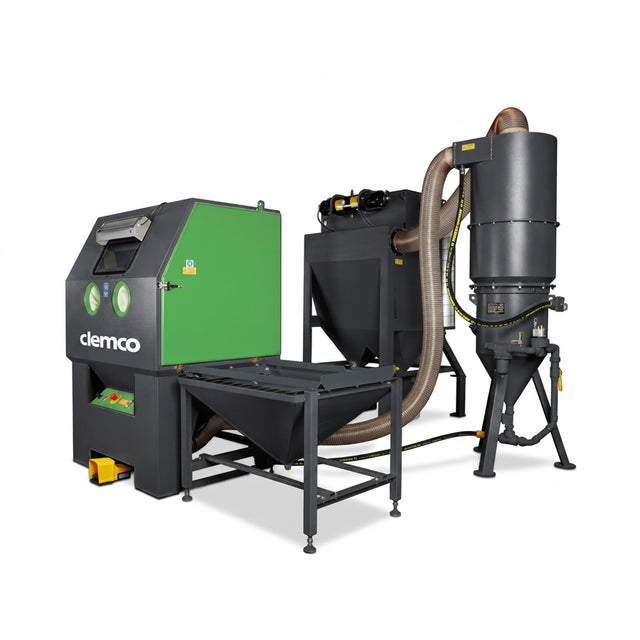

Clemco BNP-220 – cabina di sabbiatura ad aspirazione industriale con ciclone da 900 CFM e filtro a cartucce MBX-1500

La Clemco BNP-220 appartiene alla serie modulare di cabine BNP per lavori di sabbiatura industriali. A differenza dei sistemi Pulsar di struttura compatta, la cabina, il ciclone e il filtro sono realizzati come componenti separati del sistema. Ciò consente di disporre l'impianto in modo più flessibile sul luogo d'installazione e di adattarlo al flusso dei pezzi o agli spazi disponibili in azienda.

Questa versione funziona come cabina di sabbiatura ad aspirazione con un ugello in carburo di boro da 8 mm. L'abrasivo viene aspirato grazie all'effetto iniettore della pistola di sabbiatura. Il ciclone da 900 CFM, con circa 25,4 m³/min, separa l'abrasivo riutilizzabile dalla polvere e dalle particelle fini, mentre il filtro a cartucce MBX-1500 depolvera l'aria di processo.

Con una camera di sabbiatura di 1.290 × 1.150 × 1.020 mm, la BNP-220 offre già molta libertà di movimento per pezzi di dimensioni medie o grandi. L'apertura libera della porta di 940 × 975 mm facilita il carico. La serie BNP è progettata per applicazioni industriali e per offrire un'elevata flessibilità nella configurazione e nell'installazione.

I vantaggi in sintesi

✅ Cabina di sabbiatura ad aspirazione industriale, costruita in modo modulare

✅ Ampia camera di sabbiatura 1.290 × 1.150 × 1.020 mm

✅ Ciclone da 900 CFM con ca. 25,4 m³/min

✅ Filtro a cartucce MBX-1500

✅ Ugello di sabbiatura in carburo di boro da 8 mm

✅ Cabina, ciclone e filtro possono essere disposti flessibilmente sul luogo d'impiego

✅ Circuito chiuso dell'abrasivo per un riutilizzo economico

✅ Per pulire, sbavare, rifinire e irruvidire

✅ Classe di sistemi BNP progettata per il funzionamento industriale continuo

Dotazione

Dimensioni e peso

Dati del produttore Clemco. I valori possono variare a seconda dell'equipaggiamento, della disposizione e delle modalità operative. L'ingombro comprende anche l'area di lavoro e i componenti separati del sistema.

Dati tecnici della cabina di sabbiatura

Sistema di sabbiatura e modalità di funzionamento

La tecnologia di sabbiatura a iniezione sfrutta la depressione della pistola di sabbiatura. Il materiale abrasivo viene aspirato, accelerato e convogliato sul pezzo attraverso l’ugello in carburo di boro da 8 mm. Il processo è versatile e offre un’azione di sabbiatura facilmente controllabile per numerosi lavori di pulizia e finitura.

La BNP-220 offre maggiore flessibilità nel posizionamento dell’impianto rispetto a una cabina compatta. La cabina, il ciclone e il filtro non devono essere disposti come un blocco chiuso. Questo è particolarmente vantaggioso nelle aree produttive con percorsi prestabiliti, zone di manutenzione limitate o un locale filtro separato.

Preparazione del materiale abrasivo e impianto di filtrazione

Il ciclone da 900 CFM è progettato per un’elevata portata di ricircolo e recupero. Separa il materiale abrasivo riutilizzabile dalla polvere e dalle frazioni fini frantumate. La graniglia utilizzabile viene reimmessa nel processo di sabbiatura e può quindi essere riutilizzata più volte.

Il filtro a cartucce MBX-1500 provvede alla separazione della polvere. Per garantire una depressione stabile e buone condizioni di visibilità, è necessario controllare regolarmente le cartucce filtranti, il sistema di pulizia, il vano di raccolta della polvere e le tubazioni di collegamento.

Requisiti dell’aria compressa

Anche con una cabina di sabbiatura a iniezione, la portata volumetrica disponibile è determinante. Il fabbisogno d’aria dipende dalla dimensione ugello, dalla pressione di esercizio e dalle utenze secondarie. Il compressore deve poter fornire in modo continuativo la portata volumetrica necessaria sotto carico; per il dimensionamento, la sola pressione nominale o massima del compressore non è sufficiente.

L’aria compressa deve essere asciutta e priva di olio e di particelle solide che possano causare interferenze. L’umidità nel materiale abrasivo può causare problemi di trasporto e un’azione di sabbiatura non uniforme.

Materiali abrasivi e campi di applicazione

Clemco indica la BNP-220 per tutti i materiali abrasivi di uso comune e per applicazioni come pulizia, sbavatura, finitura e irruvidimento. Grazie al recupero industriale, è particolarmente adatta ai processi in cui il materiale abrasivo riutilizzabile deve essere utilizzato in un circuito definito.

I mezzi duri e aggressivi aumentano l’usura di ugello, tubi e componenti a contatto con il materiale abrasivo. Lo stato di usura deve pertanto rientrare nella manutenzione ordinaria.

Installazione, utilizzo e manutenzione

La BNP-220 deve essere installata su una superficie piana e resistente. Poiché cabina, ciclone e filtro sono componenti separati, il piano di installazione deve tenere conto degli accessi per la manutenzione, dell’area delle porte, del percorso dei tubi e del flusso dei materiali. Clemco indica circa 16,2 m² di spazio necessario, inclusi area di lavoro e componenti del sistema.

Prima di iniziare il lavoro, è necessario controllare interruttori di sicurezza porta, guanti, finestra di osservazione, ugello, tubi di aspirazione e collegamenti. La cabina può essere utilizzata solo con le porte chiuse. La depressione mantiene la polvere all’interno del sistema.

La manutenzione ordinaria riguarda in particolare ugello, portaugello, tubi, ciclone, filtro MBX, area di raccolta della polvere e guarnizioni. I componenti soggetti a usura devono essere sostituiti tempestivamente, prima che le prestazioni di sabbiatura, la visibilità o il recupero diminuiscano sensibilmente.
